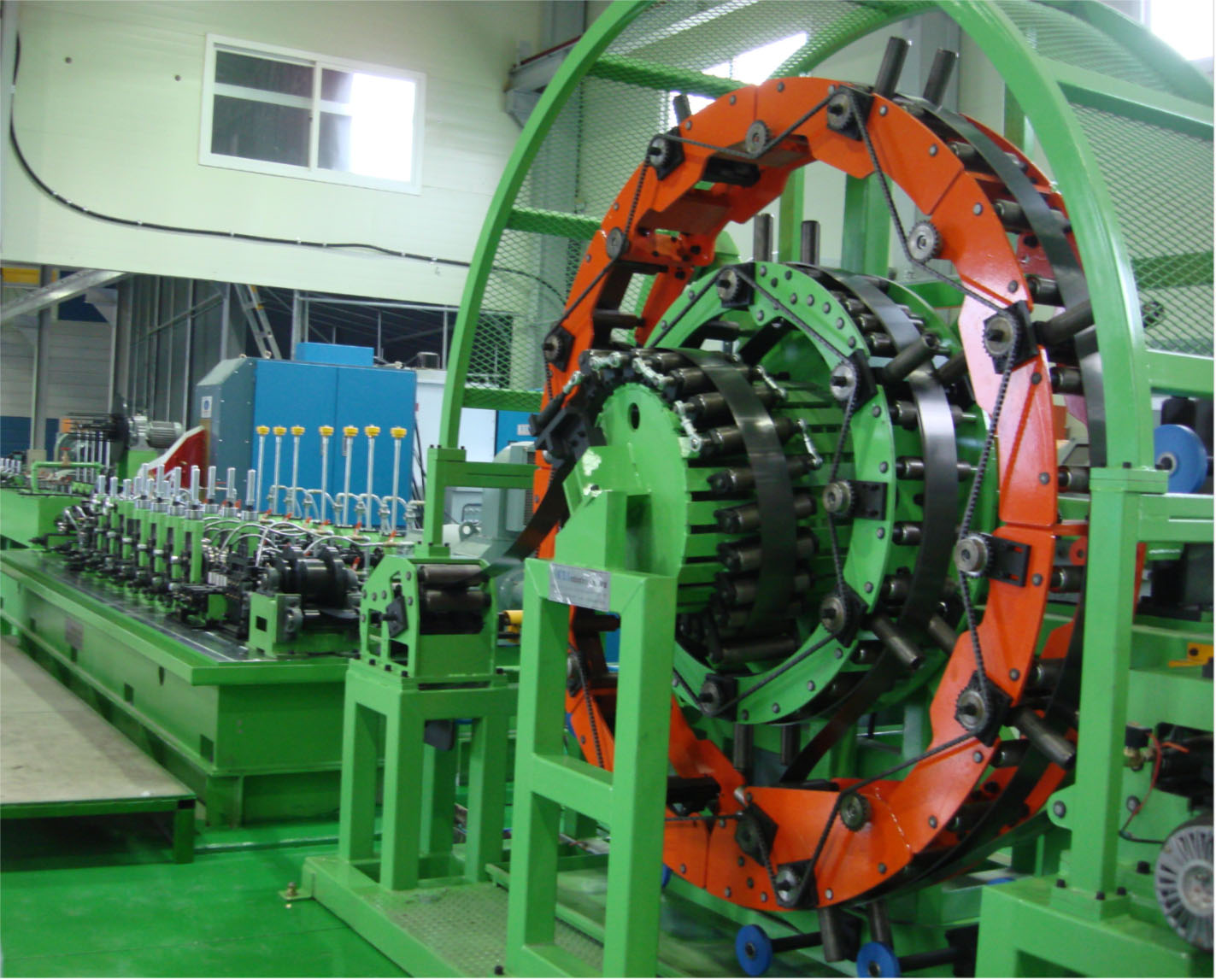

固態電晶體式高週波焊接機全套設備


固態電晶體式高週波焊接機全套設備

固態電晶體式高週波焊接機全套設備含低壓變壓器、直流櫃、高頻振盪主機、 蒸餾水冷卻系統、 操作台五部份組成。



 (A)低壓變壓器

 由輸入電壓降至180V之工作電壓。

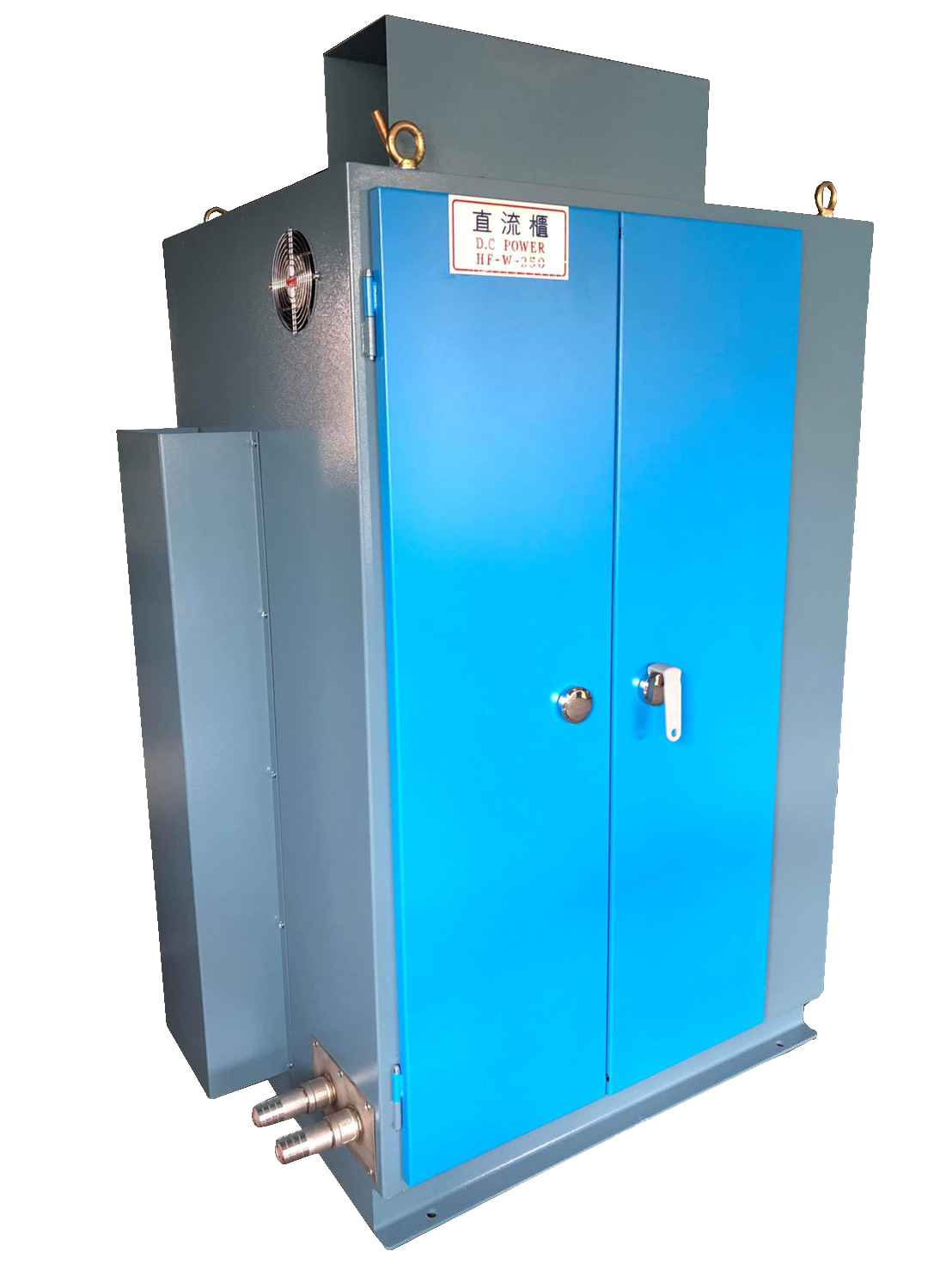

(B)直流電力櫃

 將交流輸入電壓透過整流轉換成直流輸出, 可控制高頻出力之大小及,主要包含整流器、過載保護及相位控制保護電路。

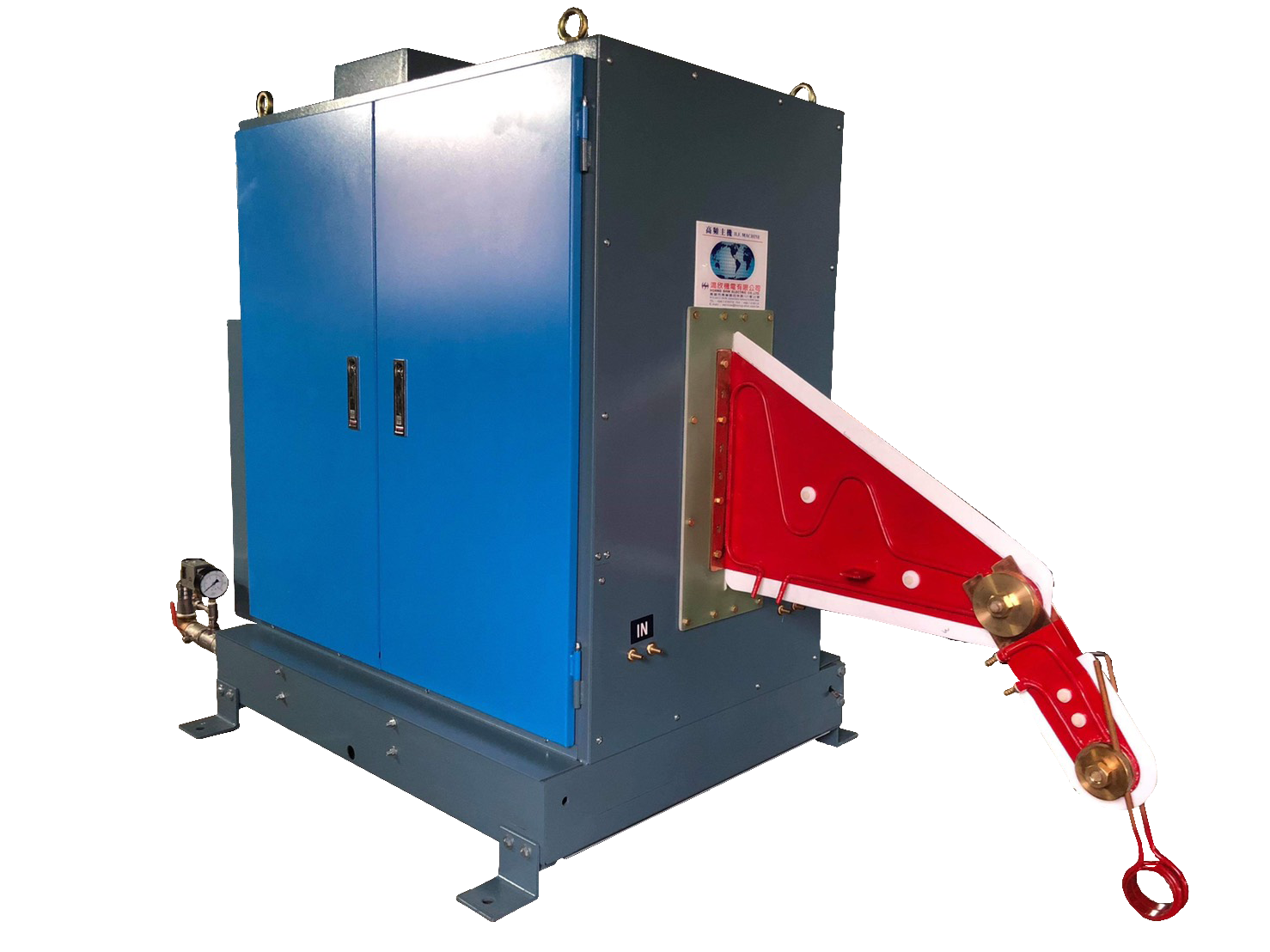

(C)高頻振盪主機

 提供鋼管焊接所需輸出功率,利用MOSFET並聯電路構成的模組,利用模組來負載輸出之功率所需,工作頻率200KHZ ~ 450KHZ 主要包含濾波電路、匹配系統、頻率諧振電路及模組負載

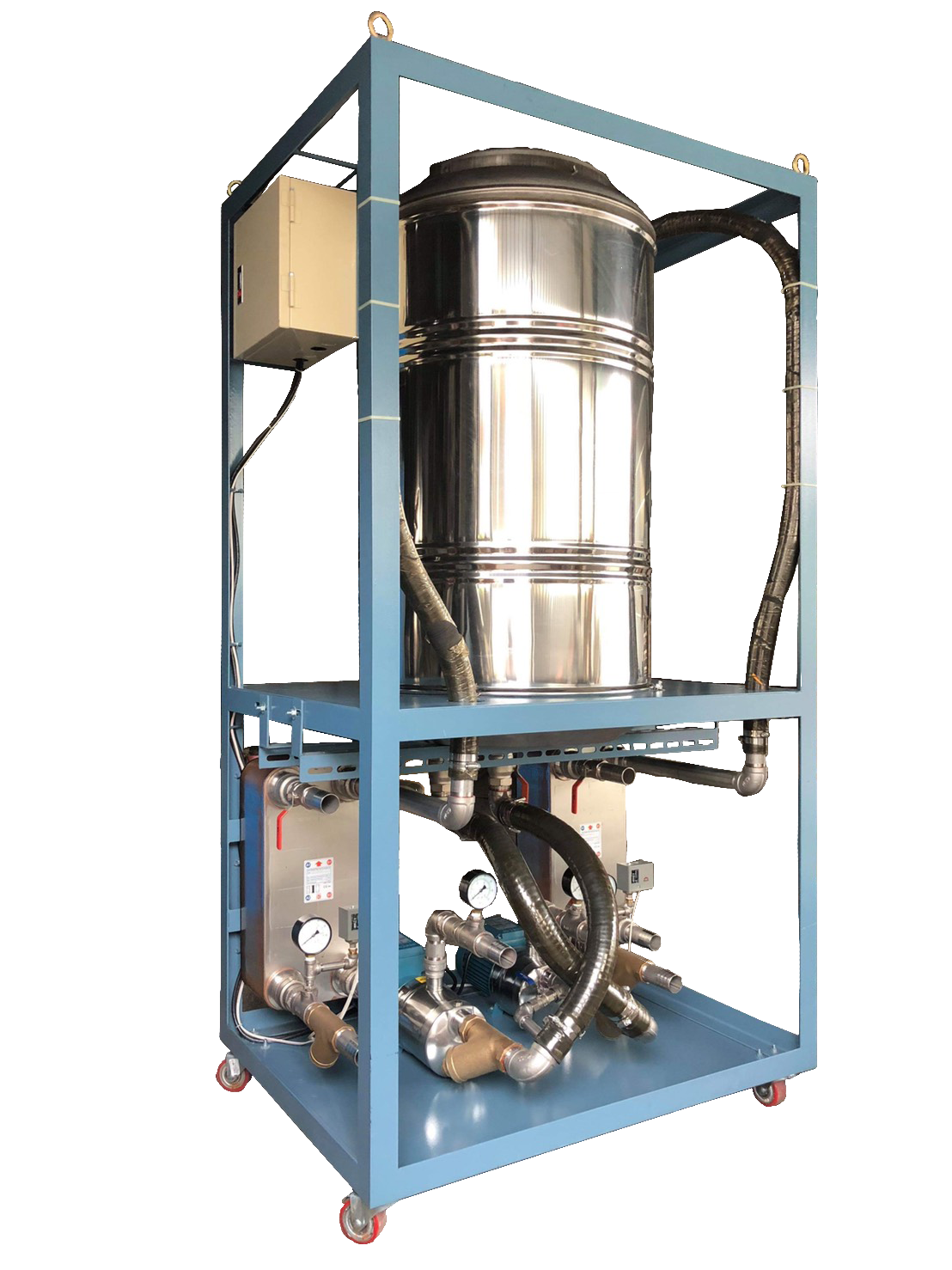

(D)水冷卻系統

此裝置主要進行對直流櫃、 高頻主機櫃等發熱部份冷卻;採用水熱交換器形式, 內循環水用工業用蒸餾水。


(E)操作控制台

主要透過PLC控制顯示電晶體式高週波焊接機進行焊接時的操作和輸出狀況。
